Jako dostawca silników z oceną NEMA często jestem pytany o metody chłodzenia tych silników. NEMA, czyli Krajowe Stowarzyszenie Producentów Elektryków, ustanowiło standardy dla silników elektrycznych, a zrozumienie metod chłodzenia ma kluczowe znaczenie dla ich wydajnej i bezpiecznej pracy. W tym poście na blogu przeprowadzę Cię przez różne metody chłodzenia dostępne dla silników z normą NEMA.
Dlaczego chłodzenie jest ważne
Zanim zagłębimy się w metody chłodzenia, najpierw zrozummy, dlaczego chłodzenie jest tak ważne w przypadku silników z normą NEMA. Kiedy silnik elektryczny działa, przekształca energię elektryczną w energię mechaniczną. Podczas tego procesu część energii elektrycznej jest tracona w postaci ciepła z powodu różnych czynników, takich jak opór elektryczny w uzwojeniach, tarcie w łożyskach i straty magnetyczne w rdzeniu. Jeśli ciepło to nie zostanie właściwie rozproszone, może to prowadzić do wzrostu temperatury silnika, co może powodować szereg problemów.
Wysokie temperatury mogą zmniejszyć wydajność silnika, ponieważ opór elektryczny uzwojeń rośnie wraz z temperaturą, co prowadzi do utraty większej ilości energii w postaci ciepła. Może również uszkodzić izolację uzwojeń, co może spowodować zwarcia i ostatecznie doprowadzić do awarii silnika. Ponadto nadmierne ciepło może spowodować uszkodzenie smarów w łożyskach, zwiększenie tarcia i zużycia oraz zmniejszenie żywotności silnika.
Rodzaje metod chłodzenia
Otwarta kroplówka – dowód chłodzenia (ODP).
Jedną z najpowszechniejszych metod chłodzenia silników z normą NEMA jest chłodzenie typu Open Drip - Proof (ODP). W silniku ODP obudowa silnika ma otwory, które umożliwiają swobodny przepływ powietrza do i z silnika. Ta naturalna cyrkulacja powietrza pomaga odprowadzać ciepło wytwarzane przez silnik.
Silniki ODP są stosunkowo proste i ekonomiczne. Nadają się do zastosowań, w których silnik znajduje się w czystym, suchym środowisku z dobrą cyrkulacją powietrza. Nie nadają się jednak do środowisk, w których istnieje ryzyko przedostania się wody lub pyłu, ponieważ otwarta konstrukcja sprawia, że silnik jest podatny na te zanieczyszczenia. Możesz zapoznać się z naszą ofertąBRAK silnika prądu przemiennegoktóre są wyposażone w opcje chłodzenia ODP.
Całkowicie zamknięty wentylator — chłodzony (TEFC)
Całkowicie zamknięty wentylator chłodzony (TEFC) to kolejna popularna metoda chłodzenia. Jak sama nazwa wskazuje, silnik TEFC jest całkowicie zamknięty, co oznacza, że w obudowie silnika nie ma otworów, które umożliwiałyby swobodny wlot i wylot powietrza. Zamiast tego wentylator jest montowany na zewnątrz silnika, zwykle po stronie nienapędowej. Wentylator wydmuchuje powietrze na zewnątrz obudowy silnika, która posiada żebra zwiększające powierzchnię w celu lepszego odprowadzania ciepła.

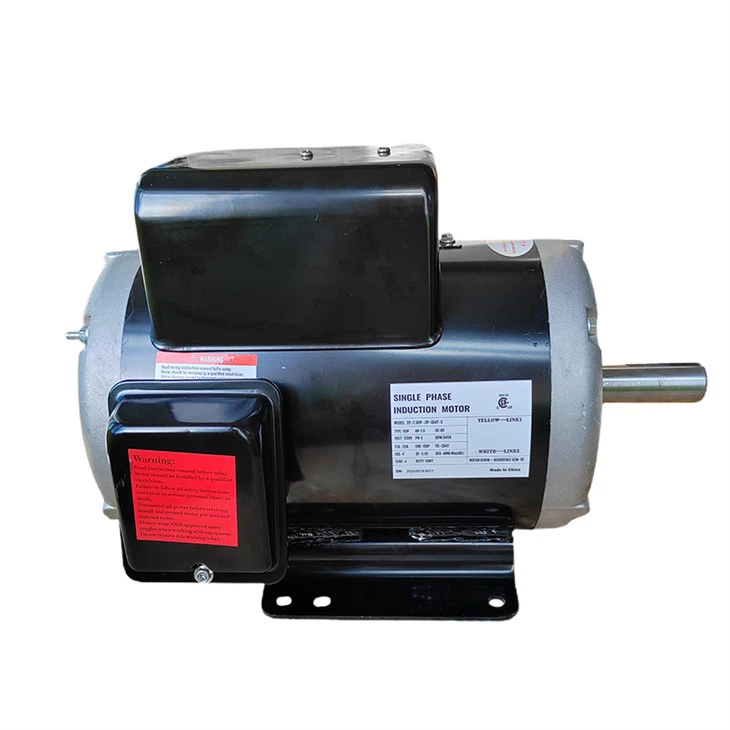

Silniki TEFC są bardziej odpowiednie do pracy w brudnych lub wilgotnych środowiskach w porównaniu do silników ODP, ponieważ zamknięta konstrukcja chroni wewnętrzne elementy przed kurzem i wodą. Jednakże są one generalnie droższe od silników ODP ze względu na dodatkowy wentylator i bardziej złożoną konstrukcję. NaszSilnik trójfazowy NEMA PremiumSeria obejmuje różnorodne opcje TEFC.
Całkowicie zamknięty, niewentylowany (TENV)
Silnik całkowicie zamknięty i niewentylowany (TENV) jest podobny do silnika TEFC pod tym względem, że jest całkowicie zamknięty. Nie ma jednak wentylatora do wymuszonego chłodzenia. Ciepło jest odprowadzane z silnika przez obudowę silnika w wyniku konwekcji naturalnej.
Silniki TENV są zwykle używane w zastosowaniach, w których silnik pracuje ze stosunkowo niską prędkością, a obciążenie jest stosunkowo stałe. Są cichsze niż silniki TEFC, ponieważ nie wytwarzają hałasu wentylatora, ale mogą nie nadawać się do zastosowań wymagających dużego obciążenia lub dużych prędkości, gdzie wymagane jest bardziej wydajne chłodzenie. Niektóre opcje TENV znajdziesz w naszymSilnik elektryczny NEMAkolekcja.
Woda - chłodzona
Silniki chłodzone wodą wykorzystują wodę jako czynnik chłodzący. Wokół silnika zbudowany jest płaszcz wodny, przez który przepływa woda, odprowadzając ciepło. Woda jest znacznie wydajniejszym nośnikiem ciepła niż powietrze, dlatego silniki chłodzone wodą mogą znacznie efektywniej odprowadzać ciepło.
Silniki chłodzone wodą są często stosowane w zastosowaniach wymagających dużej mocy, gdzie wytwarzanie ciepła jest bardzo wysokie. Nadają się również do zastosowań, w których przestrzeń jest ograniczona, ponieważ mogą być bardziej kompaktowe w porównaniu do silników chłodzonych powietrzem. Jednakże systemy chłodzone wodą są bardziej złożone i droższe w instalacji i utrzymaniu, ponieważ wymagają źródła wody, pompy i wieży chłodniczej lub innego środka do chłodzenia wody.
Wymiennik ciepła powietrze-powietrze
W niektórych silnikach zgodnych z normą NEMA zastosowano wymiennik ciepła powietrze-powietrze. W tym systemie gorące powietrze z wnętrza silnika przepuszczane jest przez wymiennik ciepła, gdzie oddaje ciepło strumieniowi chłodniejszego powietrza zewnętrznego. Schłodzone powietrze jest następnie zawracane z powrotem do silnika.
Ta metoda jest przydatna w środowiskach, w których powietrze zewnętrzne jest brudne lub zawiera zanieczyszczenia. Umożliwia chłodzenie silnika bez narażania wewnętrznych elementów na działanie brudnego powietrza. Jednakże wymiennik ciepła zwiększa koszt i złożoność układu silnika.
Wybór właściwej metody chłodzenia
Wybierając metodę chłodzenia silnika z normą NEMA, należy wziąć pod uwagę kilka czynników. Pierwszym czynnikiem jest środowisko operacyjne. Jeśli silnik ma być używany w czystym, suchym środowisku z dobrą cyrkulacją powietrza, silnik ODP może być opłacalną opcją. Jeśli otoczenie jest brudne lub mokre, bardziej odpowiedni może być silnik chłodzony wodą lub TEFC.
Ważną kwestią jest także moc znamionowa silnika. Silniki dużej mocy wytwarzają więcej ciepła, dlatego mogą wymagać bardziej wydajnych metod chłodzenia, takich jak chłodzenie wodą. Znaczenie ma także prędkość i obciążenie pracy silnika. Silniki pracujące z dużymi prędkościami lub pod dużym obciążeniem wytwarzają więcej ciepła i mogą wymagać lepszego chłodzenia.
Wniosek
Jako dostawca silników z certyfikatem NEMA rozumiem znaczenie wyboru właściwej metody chłodzenia silników. Każda metoda chłodzenia ma swoje zalety i wady, a wybór zależy od różnych czynników, takich jak środowisko pracy, moc znamionowa i obciążenie silnika.
Jeśli szukasz silnika z oznaczeniem NEMA i potrzebujesz pomocy w podjęciu decyzji, która metoda chłodzenia będzie najlepsza dla Twojego zastosowania, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci w dokonaniu właściwego wyboru i zapewnieniu, że Twój silnik będzie działał wydajnie i bezpiecznie. Skontaktuj się z nami, aby rozpocząć dyskusję na temat Twoich specyficznych wymagań i zbadać najlepsze dla Ciebie rozwiązania silnikowe.
Referencje
- Standard NEMA MG 1 – Silniki i generatory. Krajowe Stowarzyszenie Producentów Elektrycznych.
- Różne dokumenty techniczne od producentów silników.
