Kalibracja silnika momentu obrotowego prądu przemiennego jest kluczowym procesem zapewniającym pracę silnika z optymalną wydajnością. Jako dostawca silników momentowych prądu przemiennego rozumiem znaczenie właściwej kalibracji w dostarczaniu naszym klientom niezawodnych i wydajnych silników. W tym poście na blogu podzielę się spostrzeżeniami na temat skutecznej kalibracji silnika momentowego prądu przemiennego.
Zrozumienie podstaw silników momentowych prądu przemiennego
Przed przystąpieniem do procesu kalibracji niezbędna jest podstawowa wiedza na temat silników momentowych prądu przemiennego. Silniki te zaprojektowano tak, aby zapewniały stały moment obrotowy w szerokim zakresie prędkości. Są powszechnie stosowane w zastosowaniach, w których wymagana jest precyzyjna kontrola momentu obrotowego, takich jak robotyka, systemy przenośników i prasy drukarskie.
Silniki momentowe prądu przemiennego działają na zasadzie indukcji elektromagnetycznej. Gdy do uzwojeń stojana zostanie przyłożony prąd przemienny, powstaje wirujące pole magnetyczne. To pole magnetyczne oddziałuje z wirnikiem, indukując prąd w uzwojeniach wirnika. Interakcja między polami magnetycznymi stojana i wirnika wytwarza moment obrotowy napędzający silnik.
Kontrole przedkalibracyjne
Przed rozpoczęciem procesu kalibracji należy przeprowadzić kilka kontroli przedkalibracyjnych:
- Kontrola wizualna: Sprawdź silnik pod kątem widocznych oznak uszkodzeń, takich jak luźne przewody, pęknięta izolacja lub zużyte elementy. Uszkodzony silnik może nie zostać poprawnie skalibrowany i może stanowić zagrożenie dla bezpieczeństwa.
- Testowanie elektryczne: Za pomocą multimetru sprawdzić rezystancję uzwojeń stojana. Wartości rezystancji powinny mieścić się w zakresie określonym przez producenta. Jeśli rezystancja jest zbyt wysoka lub zbyt niska, może to wskazywać na problem z uzwojeniami.
- Kontrola mechaniczna: Sprawdź łożyska, wał i sprzęgło silnika pod kątem prawidłowego ustawienia i płynnej pracy. Nieprawidłowo ustawione elementy mogą powodować nierówny rozkład momentu obrotowego i zmniejszać wydajność silnika.
Narzędzia wymagane do kalibracji
Do kalibracji silnika momentu obrotowego prądu przemiennego potrzebne będą następujące narzędzia:
- Czujnik momentu obrotowego: Czujnik momentu obrotowego służy do pomiaru rzeczywistego wyjściowego momentu obrotowego silnika. Dostarcza dokładnych danych niezbędnych do kalibracji.
- Kontroler prędkości: Kontroler prędkości umożliwia regulację prędkości silnika podczas procesu kalibracji. Aby zapewnić dokładną kalibrację, ważne jest, aby mieć precyzyjną kontrolę nad prędkością silnika.
- System gromadzenia danych: System gromadzenia danych służy do gromadzenia i analizowania danych z czujnika momentu obrotowego i innych czujników. Pomaga w monitorowaniu wydajności silnika i wprowadzaniu niezbędnych regulacji.
Kroki kalibracji
Krok 1: Konfiguracja wstępna
- Zamontować czujnik momentu obrotowego na wale silnika. Upewnij się, że jest prawidłowo ustawiony i bezpiecznie zamocowany.
- Podłącz regulator prędkości do silnika i źródła zasilania. Postępuj zgodnie z instrukcjami producenta dotyczącymi okablowania i konfiguracji.
- Podłącz system gromadzenia danych do czujnika momentu obrotowego i regulatora prędkości. Upewnij się, że wszystkie połączenia są stabilne i wolne od zakłóceń.
Krok 2: Pomiar bazowy
- Ustaw regulator prędkości na niską, stałą prędkość. Ta prędkość początkowa powinna mieścić się w zakresie roboczym silnika.
- Zapisać wyjściowy moment obrotowy zmierzony przez czujnik momentu obrotowego przy tej prędkości. Wartość ta posłuży jako punkt odniesienia dla dalszej kalibracji.
Krok 3: Moment obrotowy – generowanie krzywej prędkości
- Stopniowo zwiększaj prędkość silnika małymi krokami za pomocą regulatora prędkości. Przy każdym wzroście prędkości zapisz odpowiedni wyjściowy moment obrotowy.
- Narysuj dane dotyczące momentu obrotowego i prędkości na wykresie. Powstała krzywa powinna pokazywać zależność pomiędzy momentem obrotowym i prędkością silnika. Dobrze skalibrowany silnik momentowy prądu przemiennego powinien mieć stosunkowo płaską krzywą momentu obrotowego w stosunku do prędkości w całym zakresie roboczym.
Krok 4: Regulacja parametrów silnika
- Jeżeli krzywa moment-prędkość odbiega od pożądanego kształtu, może być konieczna korekta parametrów silnika. Parametry te mogą obejmować napięcie, częstotliwość i kąt fazowy mocy wejściowej.
- Aby określić odpowiednie regulacje, należy zapoznać się z dokumentacją techniczną silnika lub wytycznymi producenta. Dokonaj niewielkich zmian w parametrach i powtórz proces generowania krzywej momentu obrotowego - prędkości, aż do uzyskania pożądanej krzywej.
Krok 5: Weryfikacja
- Po dostosowaniu parametrów silnika należy sprawdzić kalibrację, uruchamiając silnik przy różnych prędkościach i obciążeniach. Sprawdź, czy wyjściowy moment obrotowy pozostaje w dopuszczalnym zakresie dla każdego warunku pracy.
- Porównaj skalibrowaną wydajność ze specyfikacjami producenta. Jeśli wydajność nie jest zgodna ze specyfikacjami, mogą być wymagane dalsze regulacje.
Znaczenie kalibracji
Właściwa kalibracja silnika momentowego prądu przemiennego oferuje kilka korzyści:
- Poprawiona wydajność: Skalibrowany silnik działa wydajniej, zapewniając stały moment obrotowy w szerokim zakresie prędkości. Skutkuje to lepszą ogólną wydajnością sprzętu, w którym zamontowany jest silnik.
- Zwiększona niezawodność: Kalibracja pomaga zidentyfikować i skorygować wszelkie problemy z silnikiem, zanim spowodują one poważne problemy. Zmniejsza to ryzyko awarii silnika i wydłuża jego żywotność.
- Oszczędność energii: Wydajnie skalibrowany silnik zużywa mniej energii, co z czasem może prowadzić do znacznych oszczędności.
Powiązane typy silników
Jeśli interesują Cię inne typy jednofazowych silników prądu przemiennego, możesz zapoznać się z poniższymi linkami:

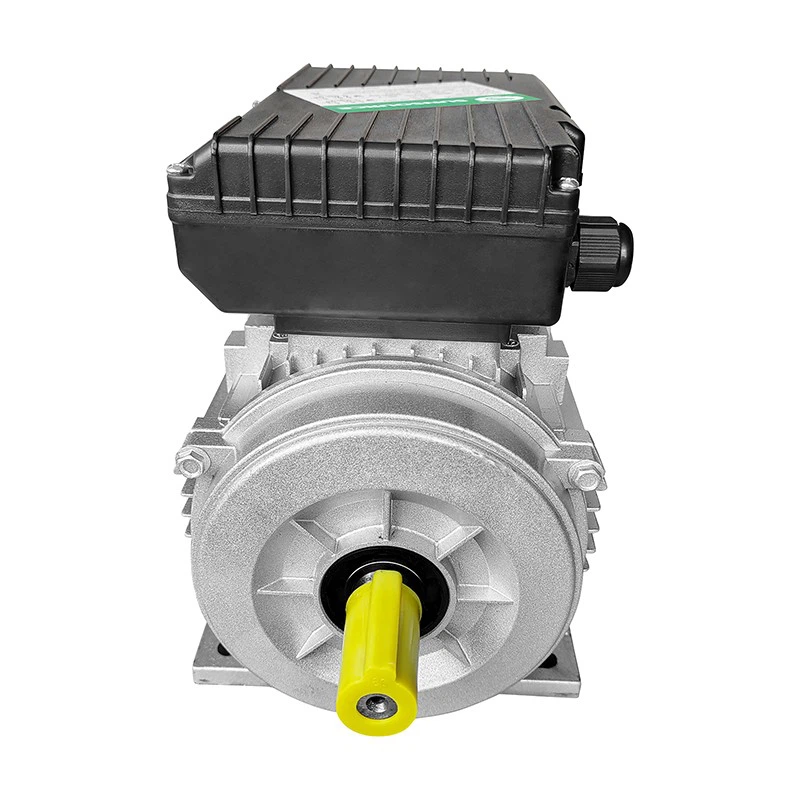

- Silnik indukcyjny prądu przemiennego jednofazowy
- Uniwersalny silnik jednofazowy

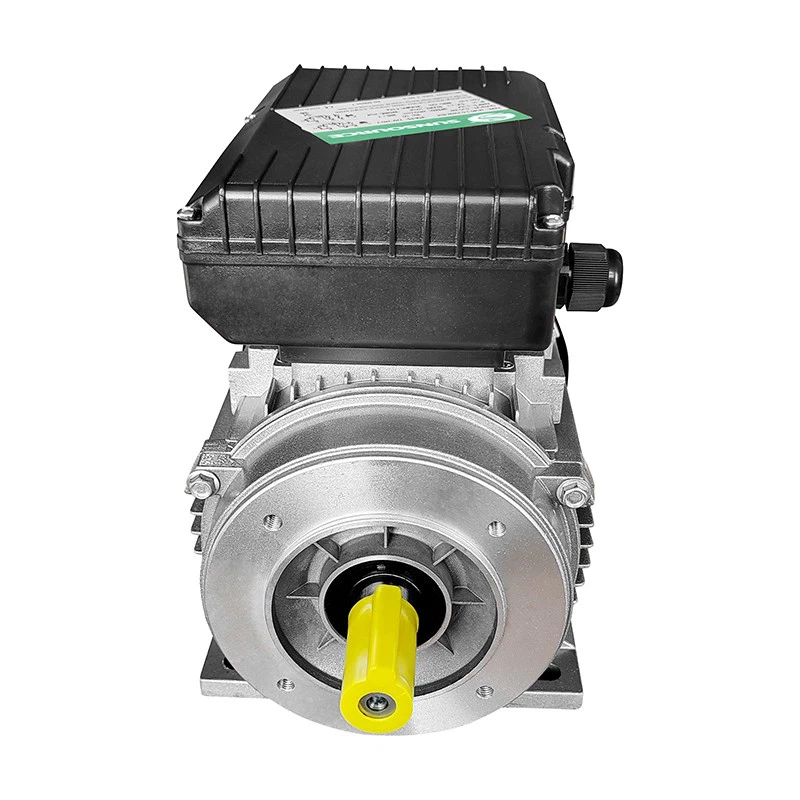

- 1-fazowy silnik prądu przemiennego
Kontakt w sprawie zakupu i konsultacji
Jeśli szukasz silnika momentu obrotowego prądu przemiennego lub potrzebujesz dalszej pomocy przy kalibracji, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może dostarczyć szczegółowych informacji na temat naszych produktów i zaoferować wskazówki dotyczące procesu kalibracji. Zależy nam na dostarczaniu wysokiej jakości silników i doskonałej obsłudze klienta. Skontaktuj się z nami, aby rozpocząć dyskusję na temat Twoich konkretnych wymagań i tego, w jaki sposób nasze silniki momentowe prądu przemiennego mogą spełnić Twoje potrzeby.
Referencje
- „Silniki i napędy elektryczne: podstawy, typy i zastosowania” Austina Hughesa i Billa Drury'ego.
- Dokumentacja techniczna dostarczona przez producentów silników momentowych prądu przemiennego.
